Moduł sieciowy Ethernet ENC28J60 mini

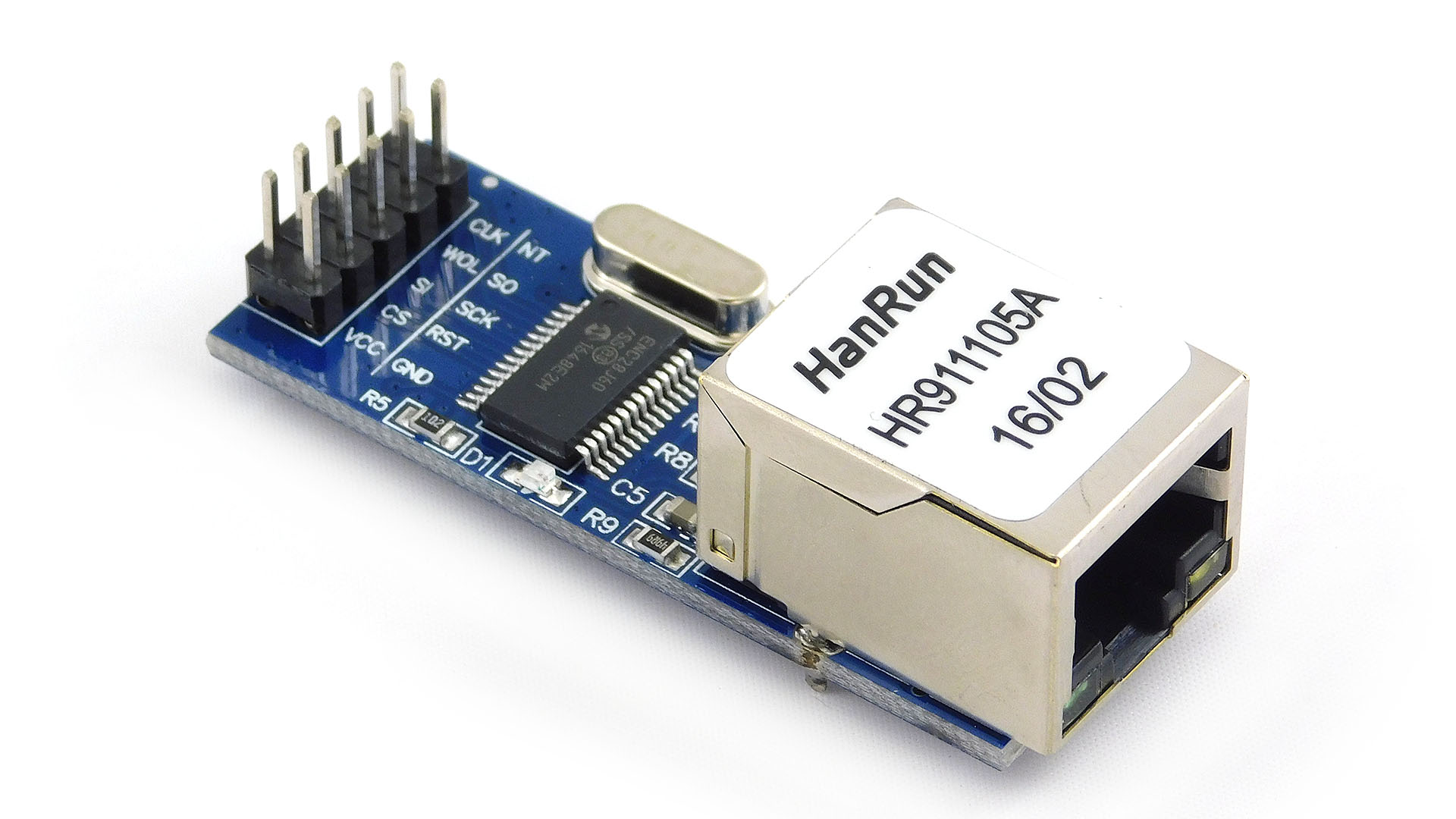

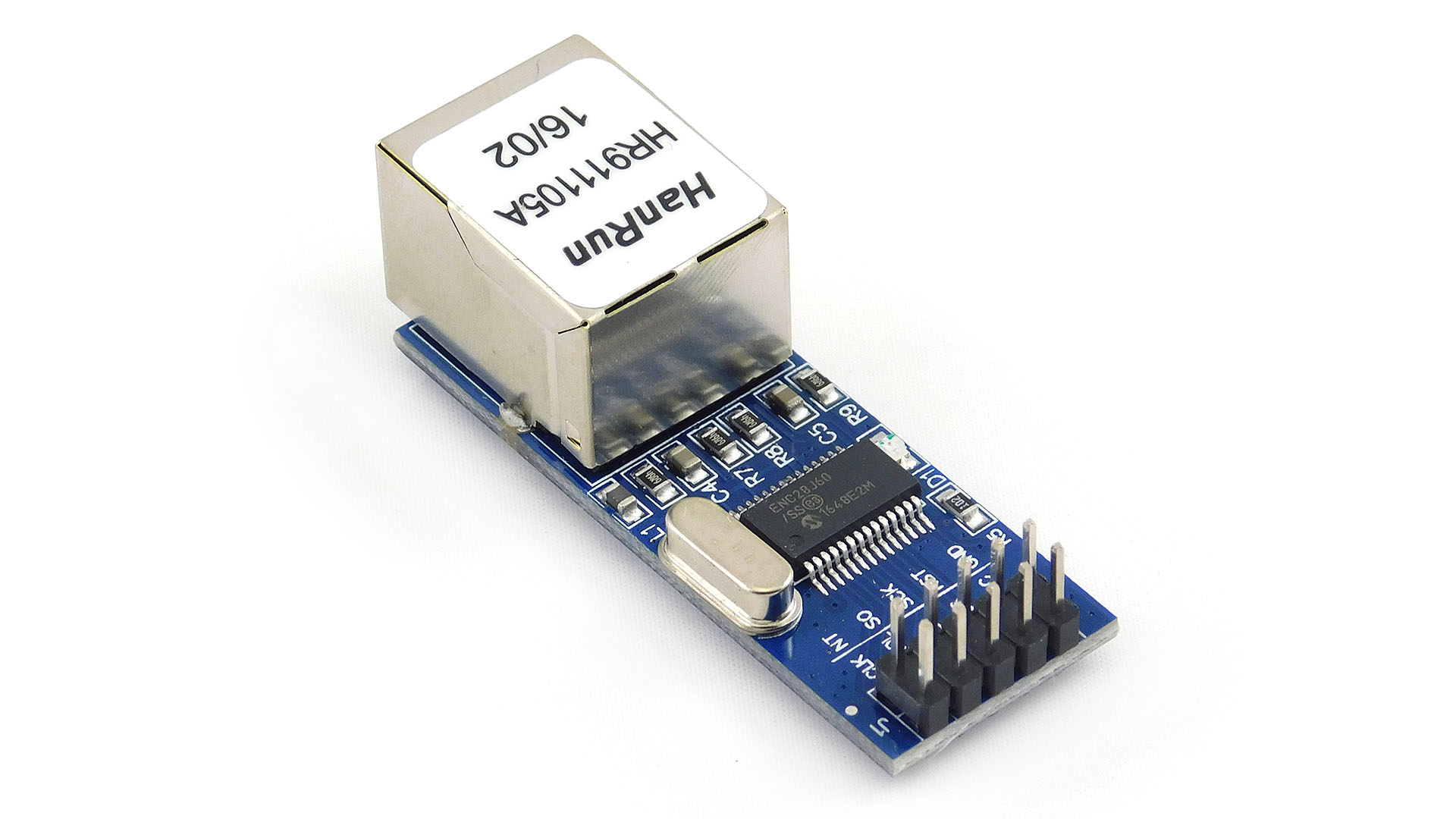

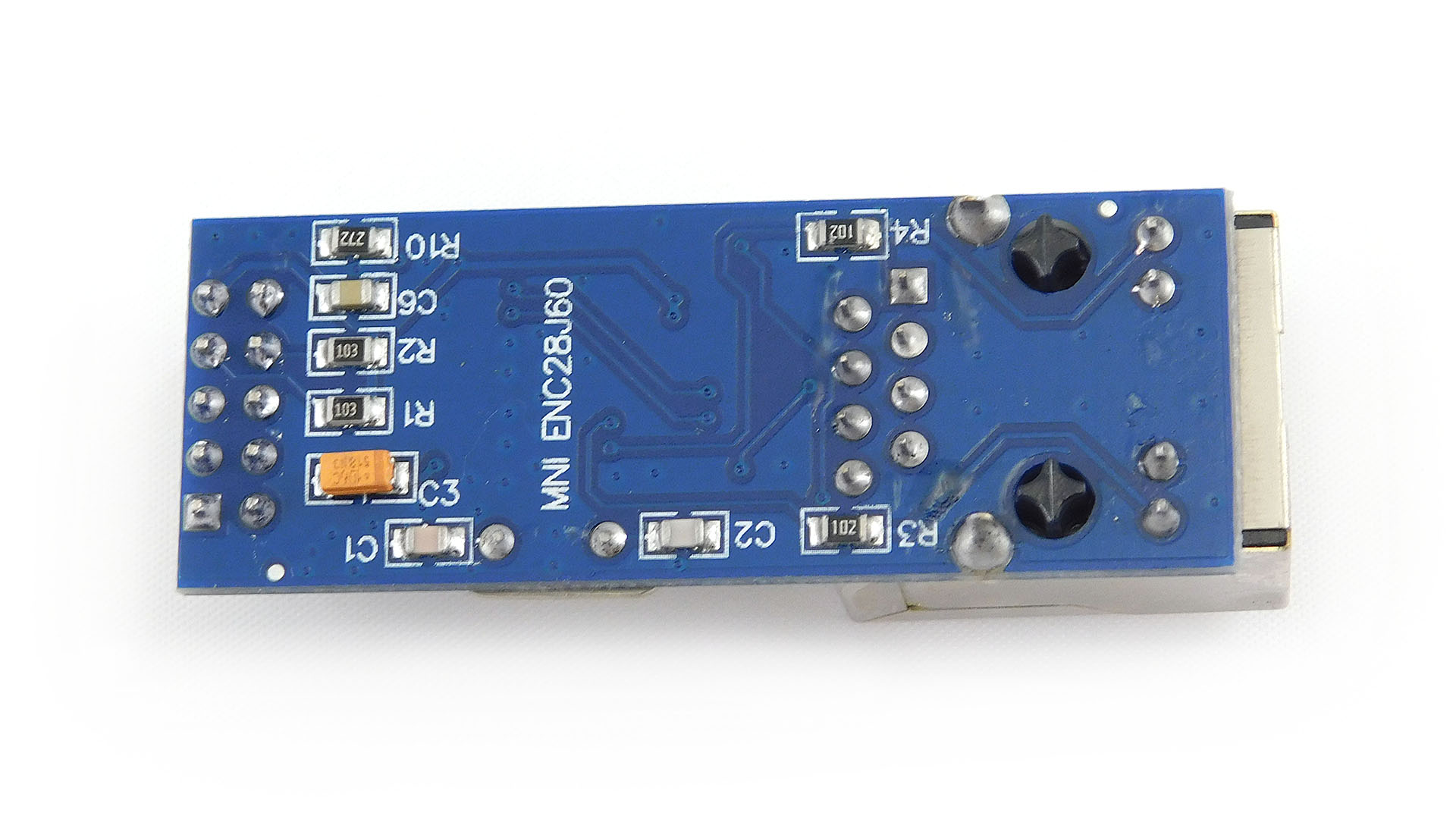

Moduł sieciowy Ethernet oparty o popularny układ Microchip ENC28J60. Z pomocą takiego modułu można zintegrować mikrokontroler z siecią LAN. Na płytce modułu z jednej strony znajduje się gniazdo Ethernet RJ-45, z drugiej zaś złącze 2x5 pin, którym podłączamy moduł do mikrokontrolera. Do komunikacji wykorzystywany jest interfejs SPI.

W ofercie mamy też większą wersję tego modułu wyposażoną w otwory montażowe.

Specyfikacja:

• Napięcie zasilania: 3.3 V
• Maksymalna częstotliwość transmisji: 25 MHz
• Interfejs: szeregowy - SPI
• Adres fizyczny MAC ustawiany programowo
• Standard Ethernet: 10Base-T
• Temperatura pracy: od -40 do 85C
• Wymiary modułu: 51 x 19 x 16 mm

Wyprowadzenia:

• GND - Masa
• VCC - Zasilanie modułu 3.3 V
• RESET - Reset układu aktywowany jest stanem niskim. Wewnętrznie podciągnięty do VCC (domyślnie w stanie wysokim). Pin toleruje 5V.
• CS - Chip select magistrali SPI. Podobnie jak RESET aktywowany stanem niskim, domyślnie w stanie wysokim. Również toleruje 5V.
• SCK - Sygnał zegara magistrali SPI. Toleruje 5V.
• SI - Linia danych MOSI magistrali SPI. Toleruje 5V.
• SO - Linia danych MISO magistrali SPI. Toleruje 5V.
• WOL - Pin nie podłączony. Zaszłość historyczna (kiedyś był tam Wake on Lan, teraz jest NC)
• INT - Wyjście przerwania wewnętrznego.
• CLKOUT - Programowalna wyjściowa linia zegarowa.

Biblioteki:

• EtherCard - biblioteka dla Arduino Uno, Mega, Leonardo, Nano, itp.
