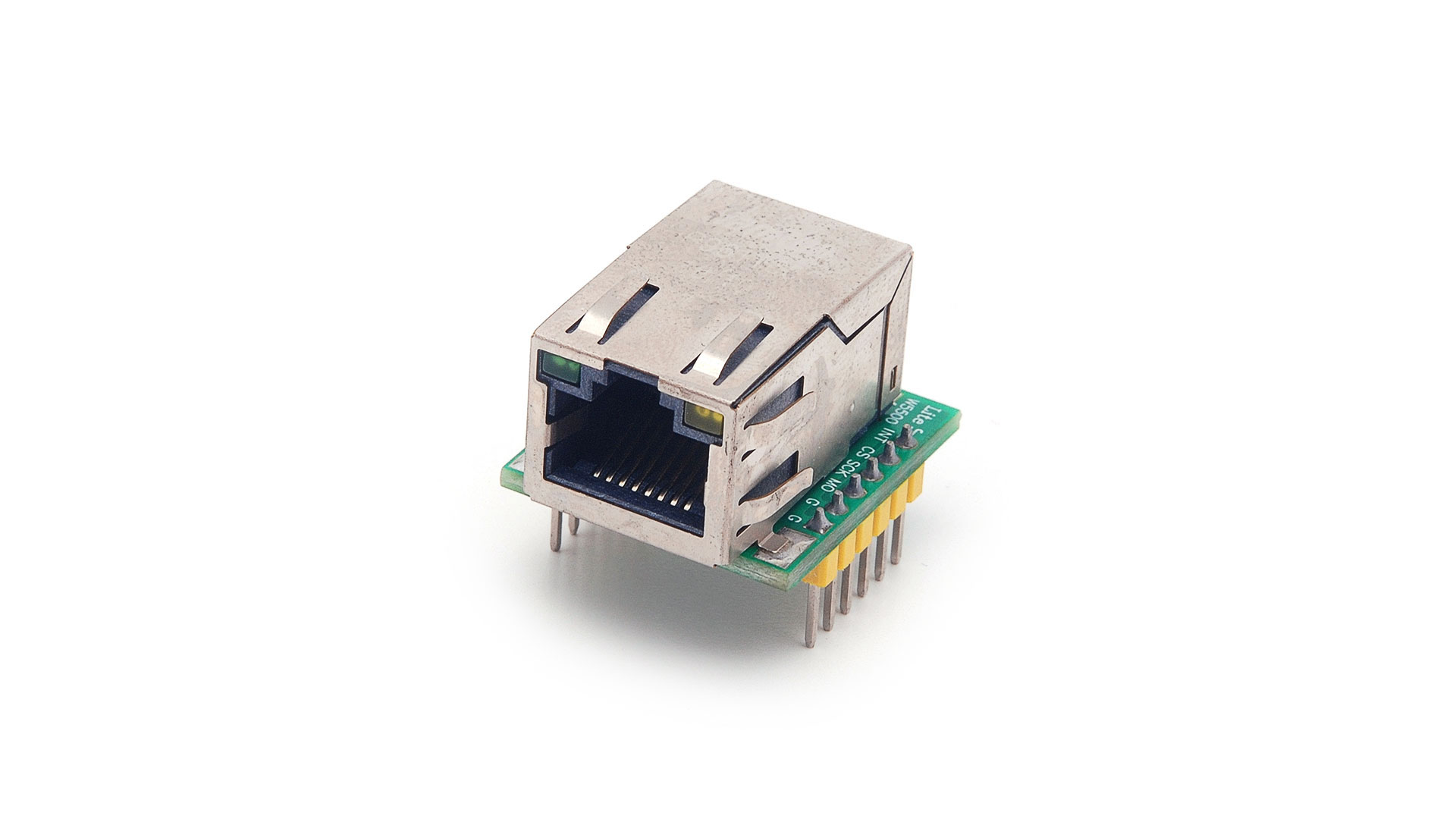

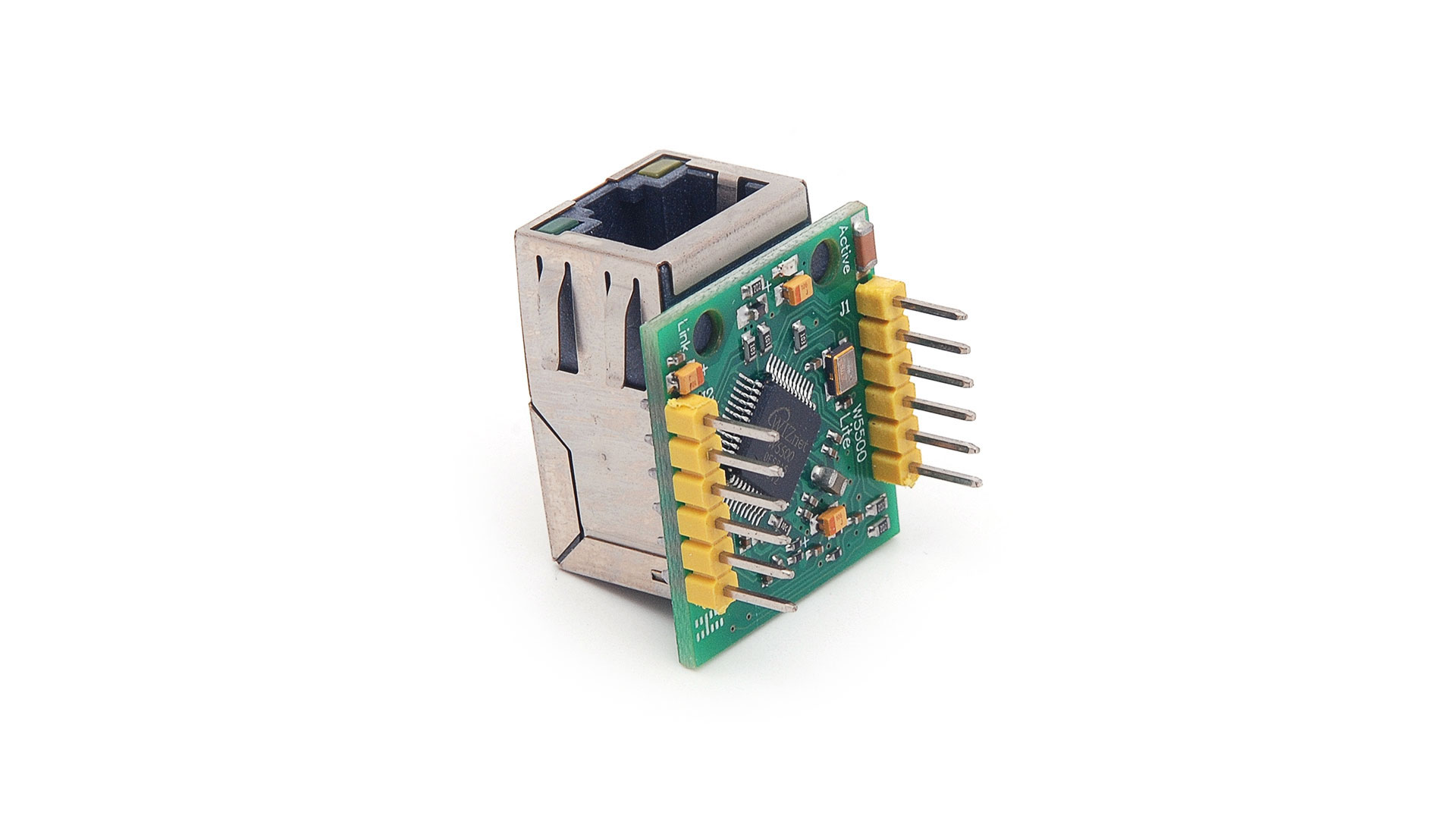

Moduł Ethernet WIZnet W5500 USR-ES1 / W5500 Lite

Kod:
MOD-1678
Waga: Help
11 g
Dostawca:

Zacny moduł Ethernet o niewielkim rozmiarze! Oparty o układ WIZnet 5500.

W magazynie Help 160

PLN 29,90
PLN 24,31 bez VAT
Ile sztuk? Rabat Cena za szt
1 29,90
5+ 8,00 % 27,52
10+ 12,00 % 26,31
25+ 16,00 % 25,12
100+ 20,00 % 23,92
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: ethernet, w5500

Mniejsze raczej nie będzie :)

Ten niewielkich rozmiarów moduł oparty jest o układ WIZnet 5500. W przepastnych oceanach Internetu to maleństwo znajdziemy go pod nazwami USR-ES1 lub W5500 Lite. W odróżnieniu od tańszych modułów opartych o układ ENC28J60, moduły na chipsecie WIZNet W5100 oraz W5500 obsługują tryb 100Base-TX. Moduł komunikuje się z mikrokontrolerem przez magistralę SPI. O tym jak go podłączyć i jaką przewagę mają moduły WIZnet nad modułami ENC28J60 możesz przeczytać w artykule na naszym blogu Starter Kit.

Moduły na układach Wiznet są nieco droższe od modułów na układach ENC, ale nie jest to wcale bezpodstawne. Układy Wiznet w przeciwieństwie do układów ENC większość protokołów i operacji przetwarzają sprzętowo, dzięki temu operacje obciążają układ modułu, a nie nasz mikrokontroler, pozwala to na szybkie i wygodne operowanie w sieci nawet układom 8-bitowym. Oprócz tego układy Wiznet pozwalają na korzystanie ze swojej pamięci RAM, co jest kolejnym bonusem. Ostatnim, ale równie ważnym argumentem do korzystania z układów Wiznet jest oficjalne wsparcie Arduino, dzięki dużo lepiej opracowanym biblioteką możemy szybciej nauczyć się programowania tego modułu, program również będzie lżejszy.

Specyfikacja:

  • Układ: WIZnet 5500
  • Model modułu: USR-ES1
  • Zasilanie: 3.3V min 200mA
  • Logika: 3.3V
  • Interfejs: SPI
  • Rozmiar płytki PCB: 23 x 25 mm
  • Rozmiar modułu: 28.8 x 23 x 24 mm
