Internet Rzeczy w czystej postaci!

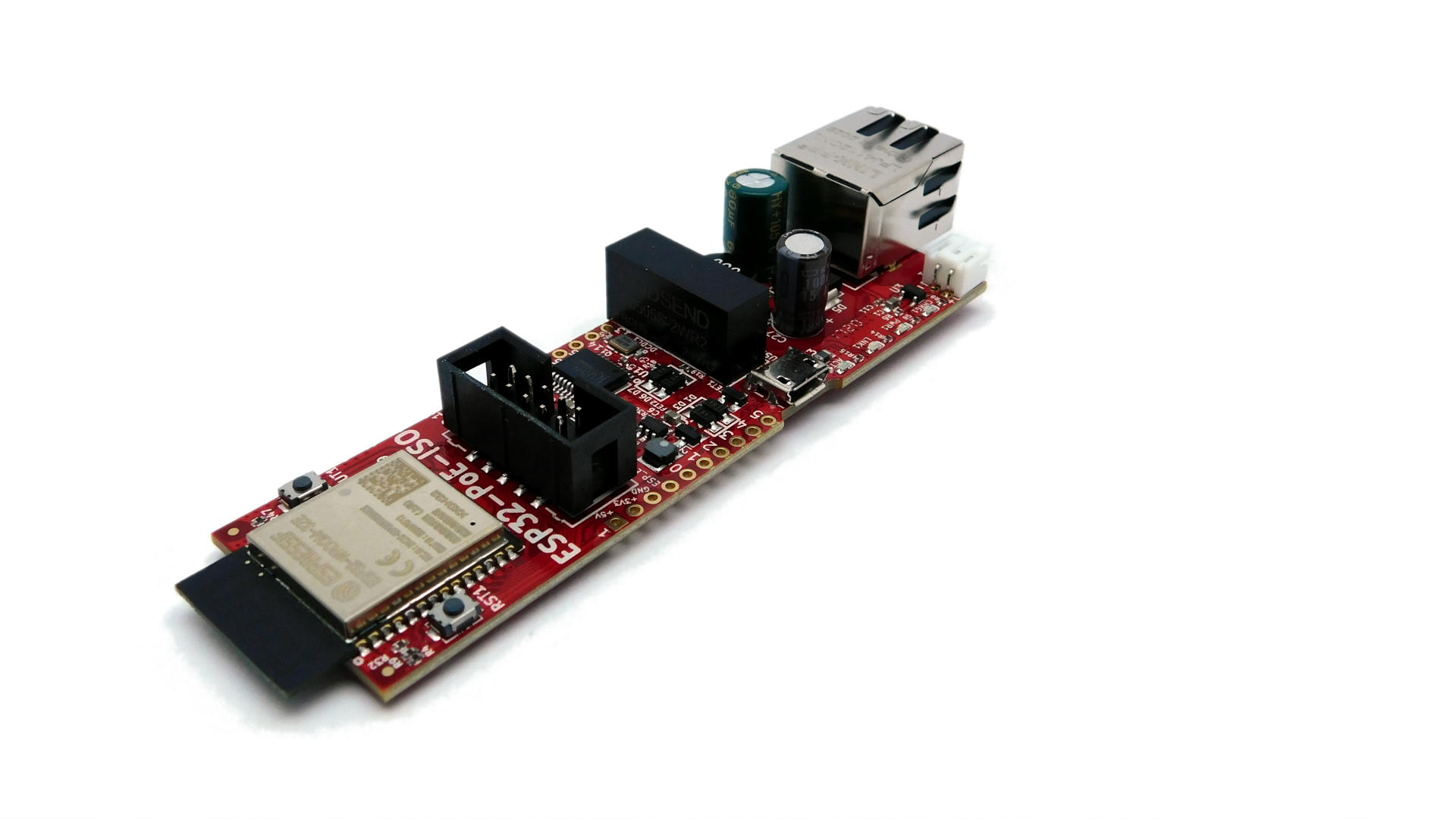

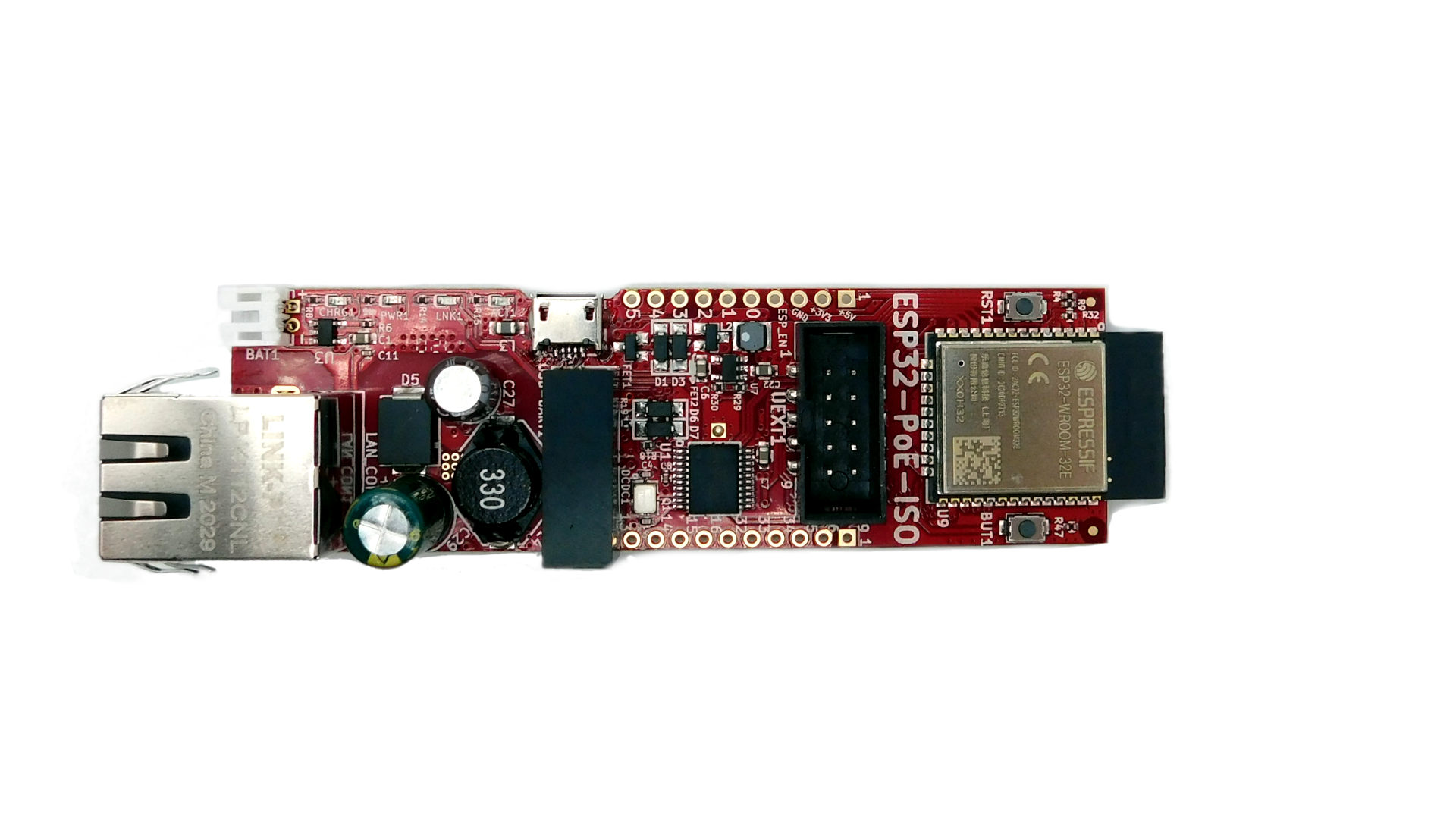

Oto mała płytka, która zrobiła na nas piorunujące pierwsze wrażenie. ESP32 jest genialnym, szybkim dwurdzeniowym kombajnem wyposażonym w WiFi i Bluetooth LE. Zostało ono zintegrowane z Ethernetem z obsługą PoE w standardzie IEEE 802.3 oraz rozwiązaniach PoE bazujących na starych układach Si3402-B.

Już można łączyć PoE i USB

Ten moduł różni się od ESP32-POE tym, że ma wbudowaną izolację galwaniczną. To znaczy, że już bezpiecznie można programować przez USB gdy podłączone jest zasilanie przez Ethernet (PoE)

Specyfikacja:

Płytka jest w wersji sprzętowej rev. I (bez otworów montażowych)

• Bazuje na module ESP32-WROOM-32 z obsługą WiFi/BLE
• Ethernet 100Mbps interface z obsługą PoE w standardzie IEEE 802.3
• Układ kontroli ładowania baterii LiPo
• Złącze baterii LiPo
• Złącze UEXT
• Przyciski: User + Reset
• Złącze micro USB z konwerterem do programowania ESP32
• Złącze karty microSD
• Dwa złącza rozszerzeń w standardowym rastrze 2.54 mm
• Wymiary płytki PCB: 93 x 28 mm (moduł ESP32 wystaje - antena)

Linki:

• Strona produktu
• Dokumenty:
  • Dokumentacja na GitHub
  • Schemat wyprowadzeń sygnałów
