Internet Rzeczy w czystej postaci!

Oto mała płytka, która zrobiła na nas piorunujące pierwsze wrażenie. ESP32 jest genialnym, szybkim dwurdzeniowym kombajnem wyposażonym w WiFi i Bluetooth LE. Zostało ono zintegrowane z Ethernetem z obsługą PoE w standardzie IEEE 802.3 oraz rozwiązaniach PoE bazujących na starych układach Si3402-B.

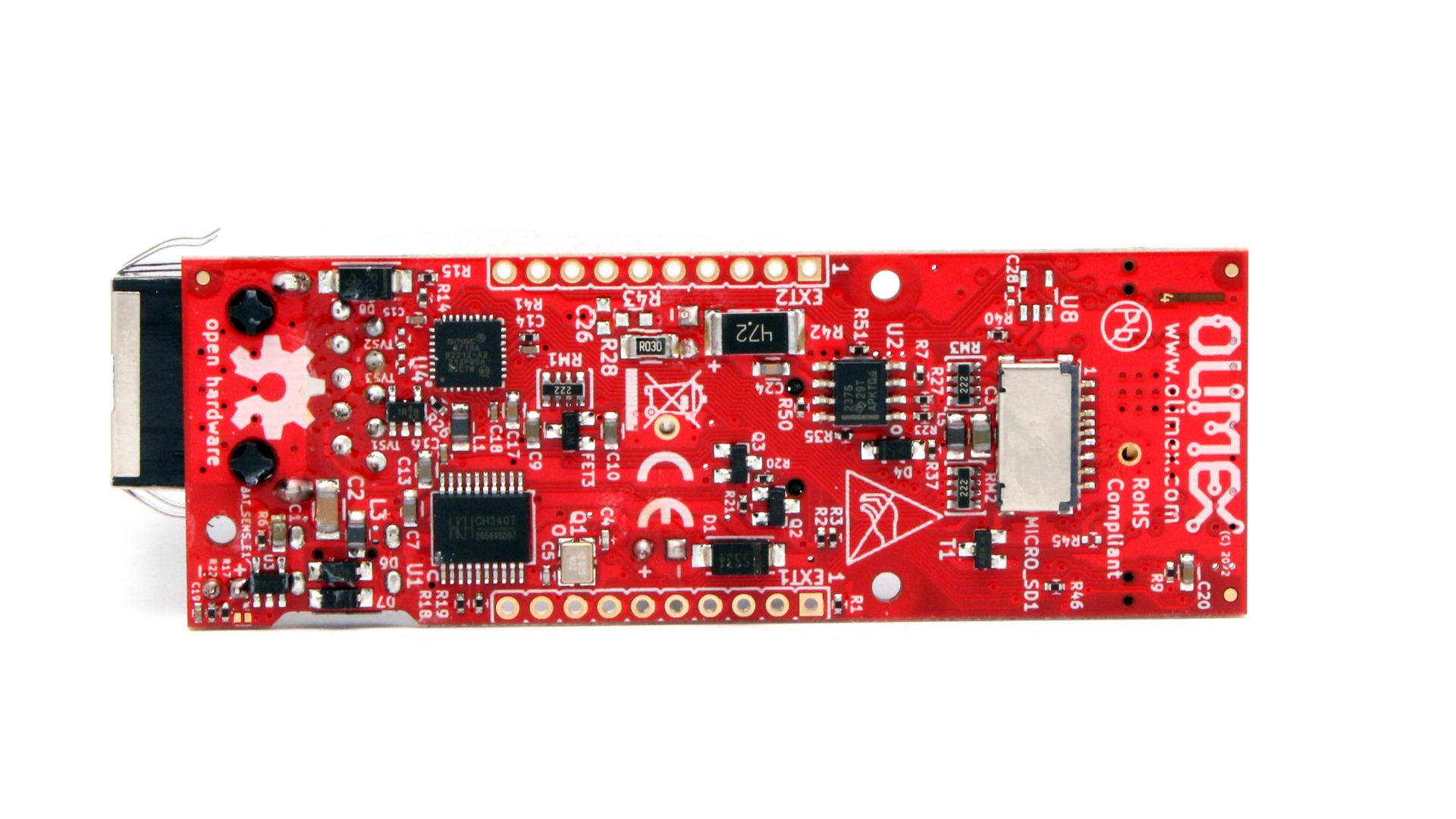

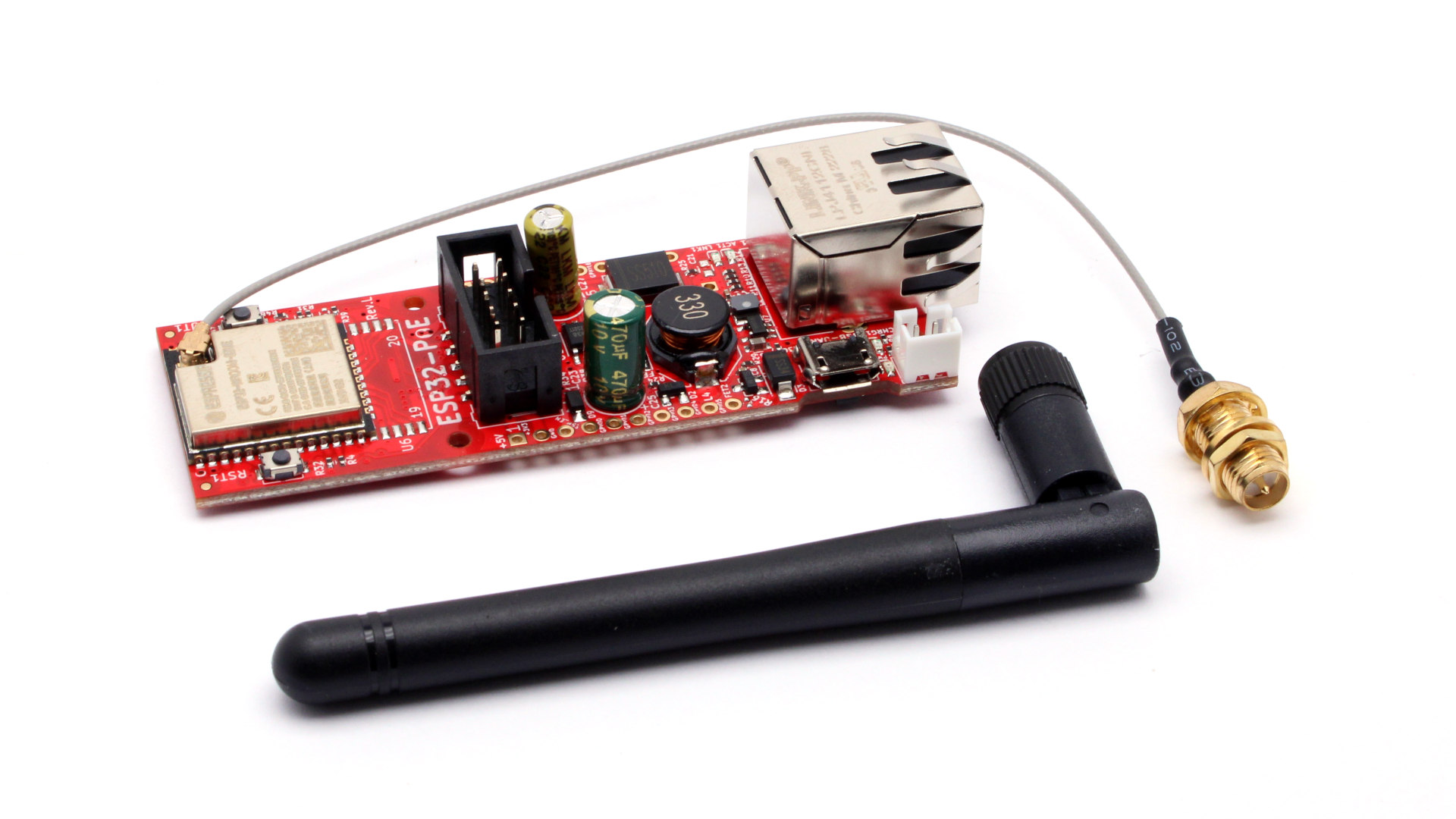

Większa swoboda dzięki zewnętrznej antenie!

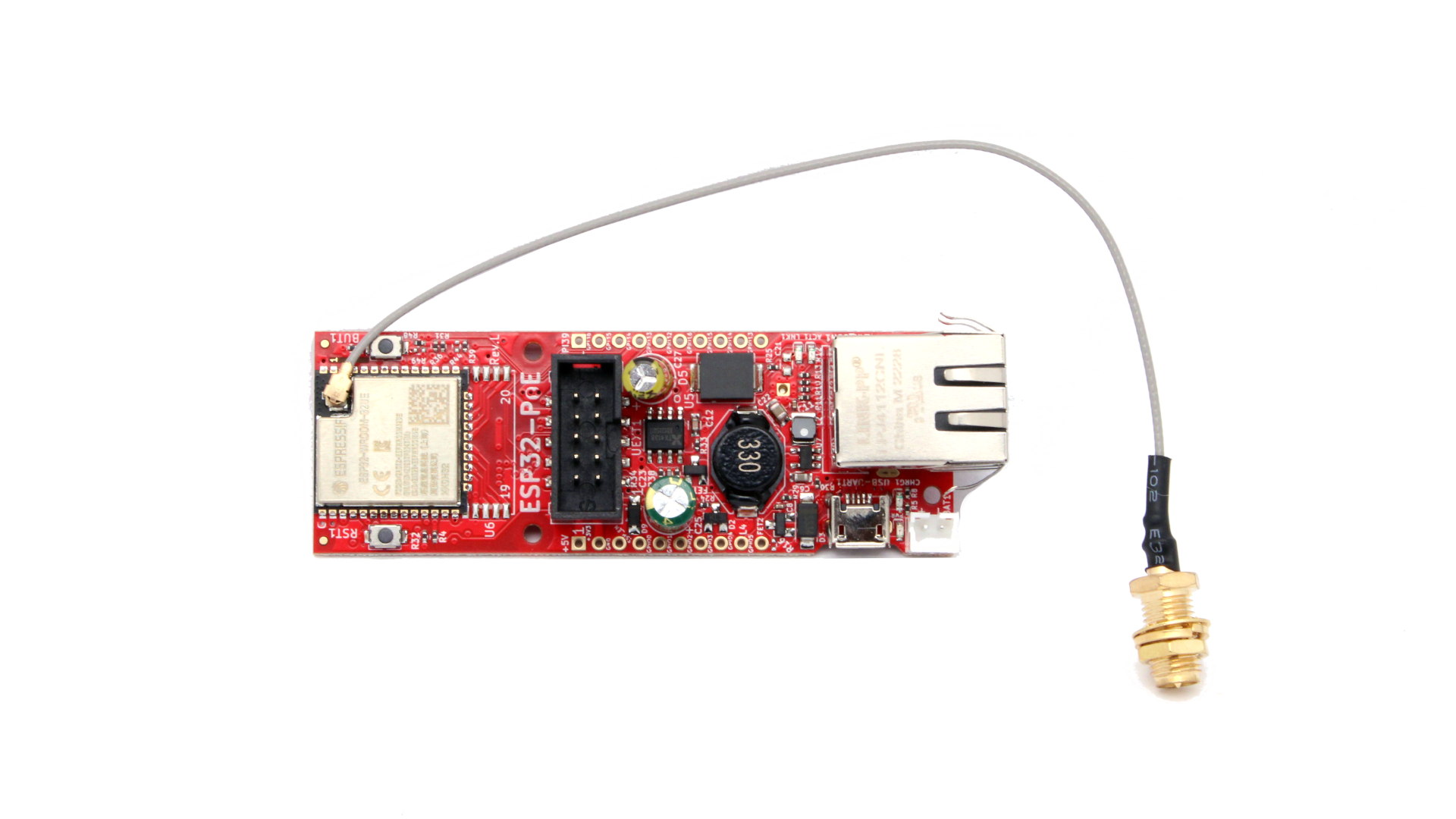

Moduł ten, w odróżnieniu od ESP32-POE posiada moduł ESP32 ze złączem IPX do zewnętrznej anteny. Antena i przewód połączeniowy (pigtail) jest razem w zestawie z modułem. Dzięki temu uzyskujemy lepszy zasięg i co najważniejsze - jeśli jest potrzeba to można teraz moduł umieścić w metalowej obudowie a antenę wyprowadzić na zewnątrz. Będzie świetnie działać z czapeczką z folii! ;-)

Stan na październik 2024 - sprzedajemy co najmniej rewizję L lub późniejszą (z otworami montażowymi)

Nie łączyć USB i PoE

Zwróć uwagę, że moduł ESP32-POE-EA nie ma izolacji galwanicznej między USB i zasilaczem PoE. Tak więc jeżeli zamierzasz zaprogramować płytkę przez microUSB koniecznie odłącz kabel Ethernet (jeżeli używasz PoE).

Specyfikacja:

• Bazuje na module ESP32-WROOM-32 z obsługą WiFi/BLE
• Ethernet 100Mbps interface z obsługą PoE w standardzie IEEE 802.3
• Układ kontroli ładowania baterii LiPo
• Złącze baterii LiPo
• Złącze UEXT
• Przyciski: User + Reset
• Złącze micro USB z konwerterem do programowania ESP32
• Złącze karty microSD
• Dwa złącza rozszerzeń w standardowym rastrze 2.54 mm
• Wymiary:
  • płytka PCB: 80 x 28 mm
  • pełny wymiar z ESP i RJ45: 85 x 28 x 17.5 mm

Linki:

• Strona produktu
• Dokumenty:
  • Schemat modułu
  • Schemat wyprowadzeń sygnałów
• Sprzęt:
  • Pliki CAD
• Oprogramowanie:
  • Przykład ESP32-POE Ethernet dla ESP-IDF
  • Przykład ESP32-POE Ethernet dla Arduino
  • Przykład ESP32-POE serwer www WIFI i obsługa UEXT dla Arduino
