Moduł sieciowy Ethernet ENC28J60 z regulatorem 3.3V

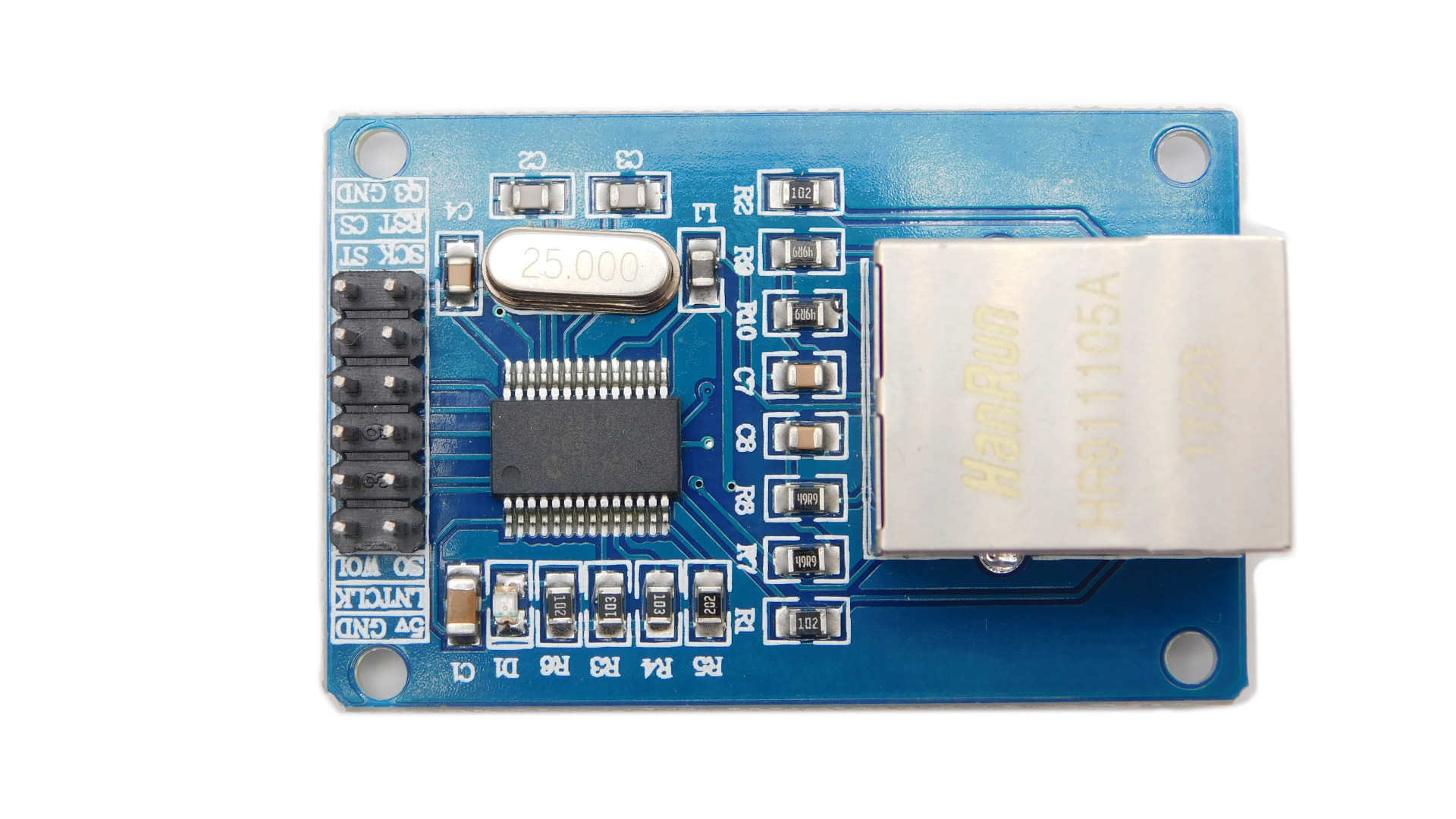

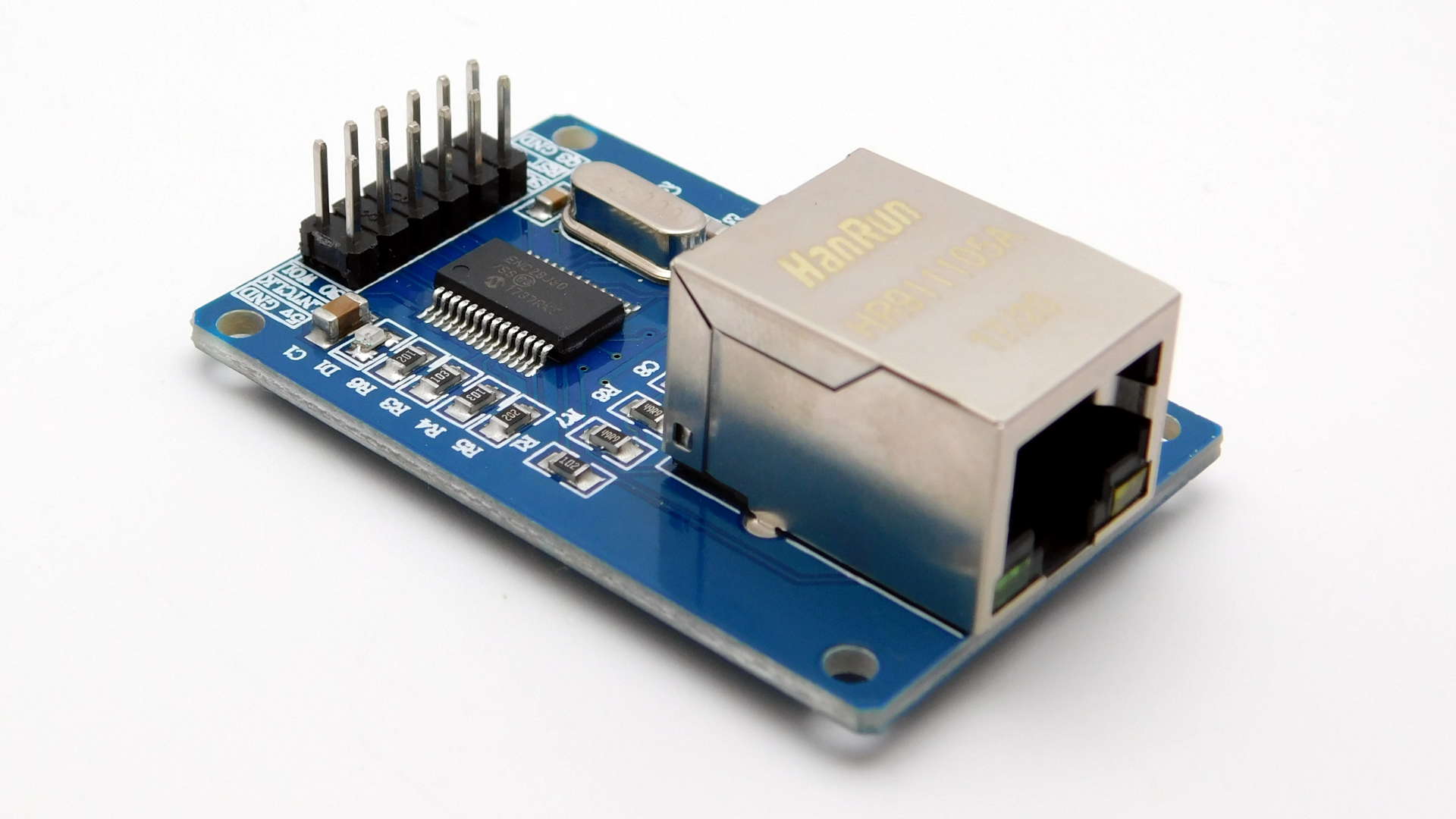

Moduł sieciowy Ethernet oparty o popularny układ Microchip ENC28J60. Z pomocą takiego modułu można zintegrować mikrokontroler z siecią LAN. Na płytce modułu z jednej strony znajduje się gniazdo Ethernet RJ-45, z drugiej zaś złącze 2x5 pin, którym podłączamy moduł do mikrokontrolera. Do komunikacji wykorzystywany jest interfejs SPI.

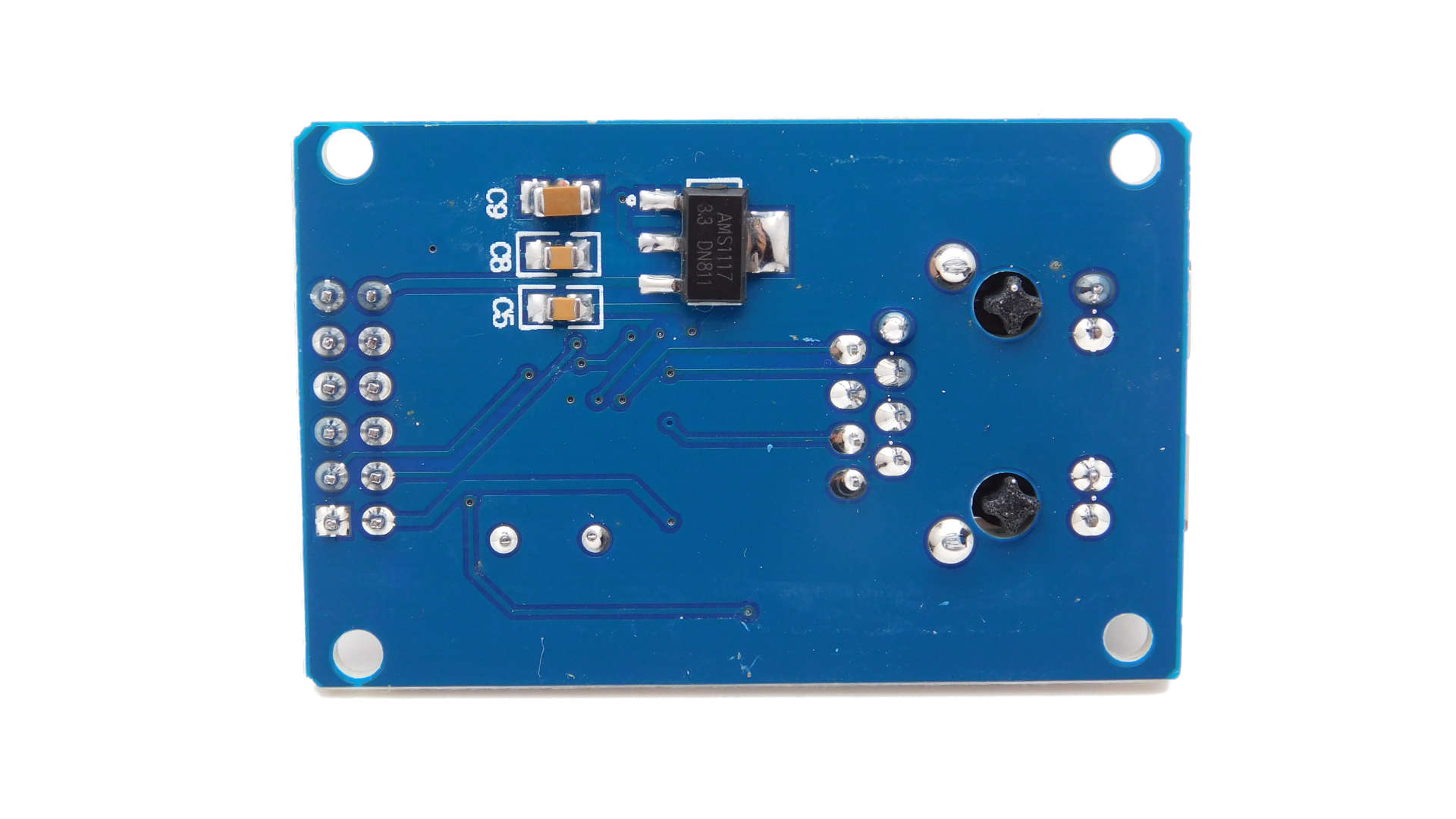

W ofercie mamy też mniejszą wersję tego modułu bez otworów montażowych, oraz MOD-1191 - wersję niemalże identyczną pod względem rozmiarów. MOD-2012 od MOD-1191 różni się minimalnie mniejszą PCB, regulatorem napięcia na 3.3V (więc można zasilić moduł np 5V). Złącze na MOD-2012 to 2x6 (zamiast 2x5 w MOD-1191).

Specyfikacja:

• Napięcie zasilania: 3.3-5V V
• Maksymalna częstotliwość transmisji: 25 MHz
• Interfejs: szeregowy - SPI
• Adres fizyczny MAC ustawiany programowo
• Standard Ethernet: 10Base-T
• Temperatura pracy: od -40 do 85C
• Wymiary modułu: 50 x 32.5 x 16 mm

Biblioteki:

• EtherCard - biblioteka dla Arduino Uno, Mega, Leonardo, Nano, itp.
